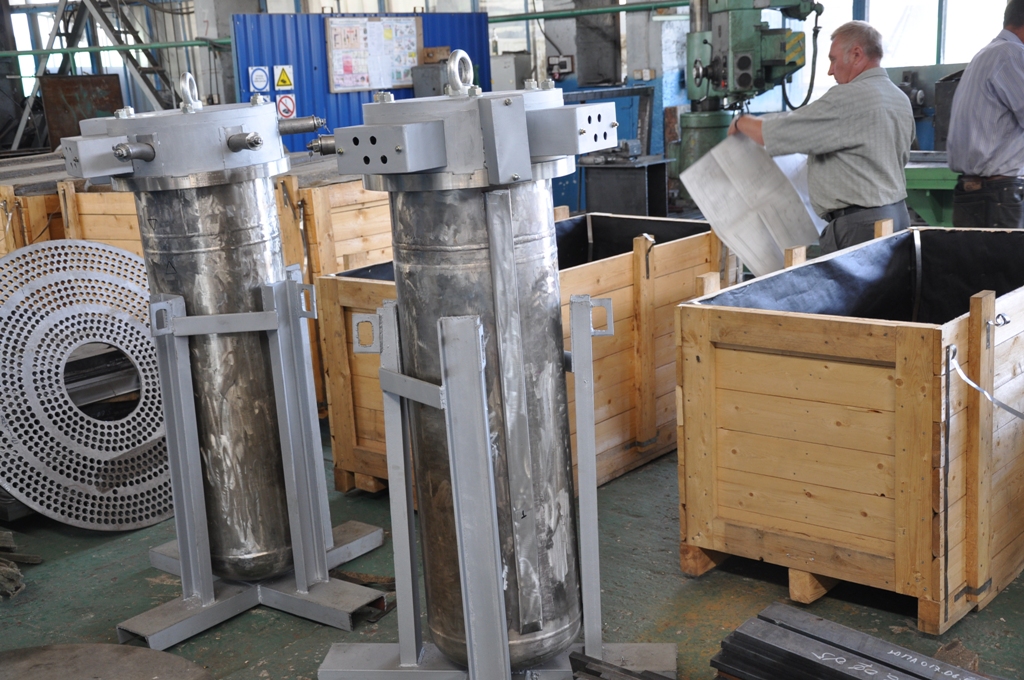

Рекуператор
Рекуператор предназначен для охлаждения «грязного» и подогрева «чистого» теплоносителя (натрия), циркулирующего через фильтр-ловушку системы очистки теплоносителя реакторной установки БН-800.
Рекуператор относится:
- к классу безопасности 3 (классификационное обозначение – 3Н) по НП-001-97;
- к группе «В» по ПНАЭ Г-7-008-89
- к категории сейсмостойкости I по НП-031-01.
|
Наименование параметра |
Значение расчетное |
|
Максимальный расход натрия, м3/ч |
8 |
|
Температура загрязненного натрия на входе, 0С |
418 |
|
Температура загрязненного натрия на выходе, 0С |
300 |
|
Температура очищенного натрия на входе, 0С |
150 |
|
Температура очищенного натрия на выходе, 0С |
268 |
|
Давление рабочее, МПа |
0,9 |
|
Давление гидравлических испытаний, МПа |
1,6 |
|
Габариты рекуператора без учета патрубков входа и выхода, мм |
Æ540х1580 |
|
Масса, кг |
315 |
|
Рабочее положение |
вертикальное |
