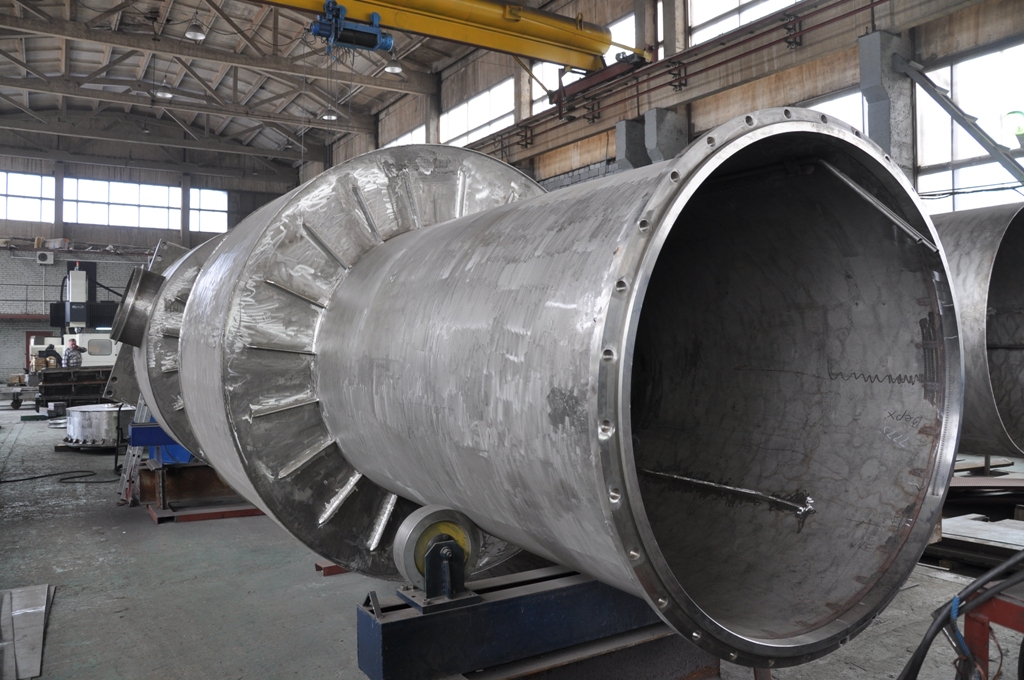

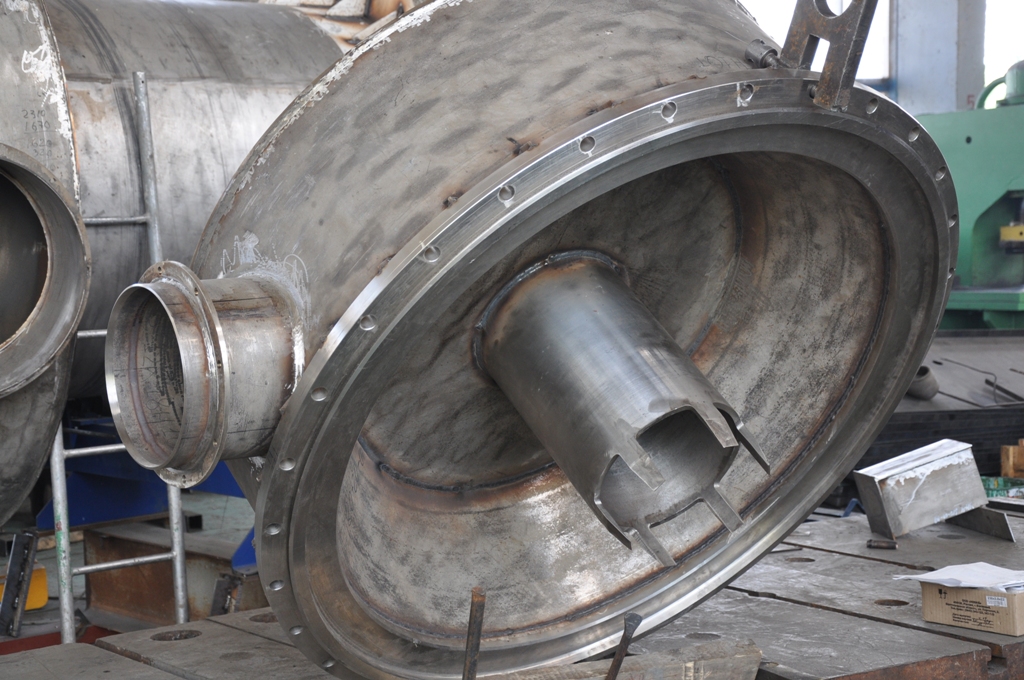

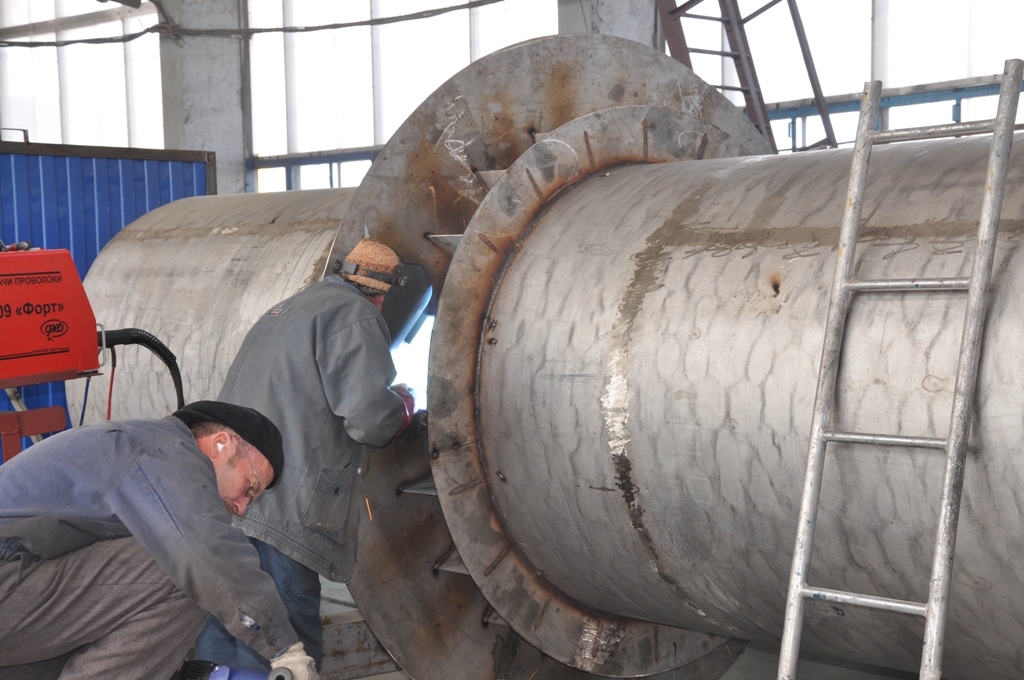

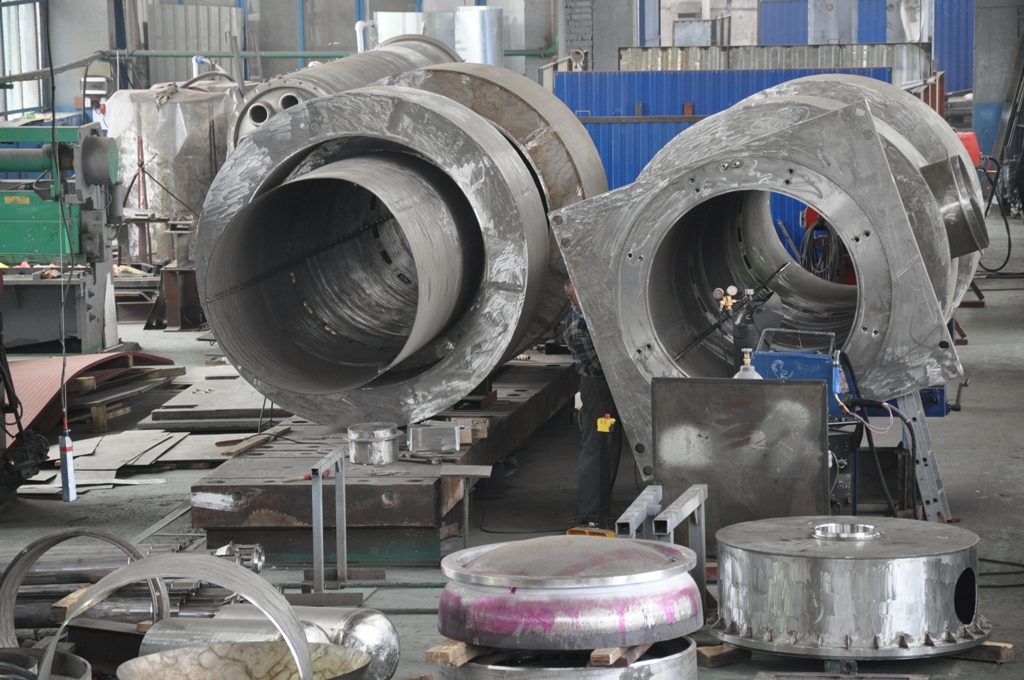

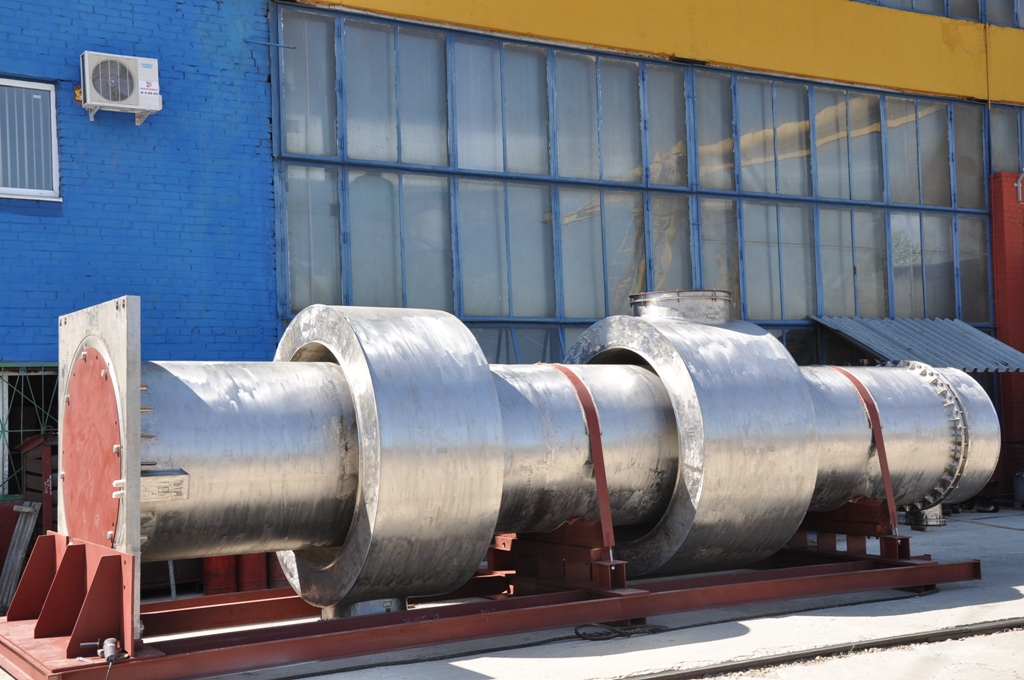

Кожух фильтра-ловушки
Кожух фильтр-ловушки предназначен для организации воздушного охлаждения фильтр-ловушки и размещения электрообогрева с теплоизоляцией. Эксплуатируется совместно с фильтр-ловушками в составе систем очистки натрия первого и второго контуров, а также контура охлаждения барабана отработавших сборок.
Кожух фильтр-ловушки относится:
- к классу безопасности 4 по НП-001-97;
- к категории сейсмостойкости I по НП-031-01.
|
Наименование параметра |
Значение расчетное |
|
Температура стенки, 0С |
550 |
|
Максимальный расход воздуха по тракту охлаждения по корпуса фильтр-ловушки при температуре 35 0С и давлении 0,1 МПа, м3/ч |
26000 |
|
Максимальный расход воздуха по тракту охлаждения фильтр-ловушки по трубам Фильда при температуре 35 0С и давлении 0,1 МПа, м3/ч |
3600 |
|
Максимальная температура воздуха на входе в кожух фильтр-ловушки, 0С |
35 |
|
Номинальная температура воздуха на выходе из кожуха фильтр-ловушки, 0С |
76 |
|
Максимальное гидравлическое сопротивление тракта охлаждения корпуса фильтр-ловушки, МПа |
0,0055 |
|
Максимальное гидравлическое сопротивление тракта охлаждения фильтр-ловушки по трубам Фильда, МПа |
0,0055 |
|
Масса, кг |
6744 |
|
Габариты, мм |
2840х2490х8422 |
