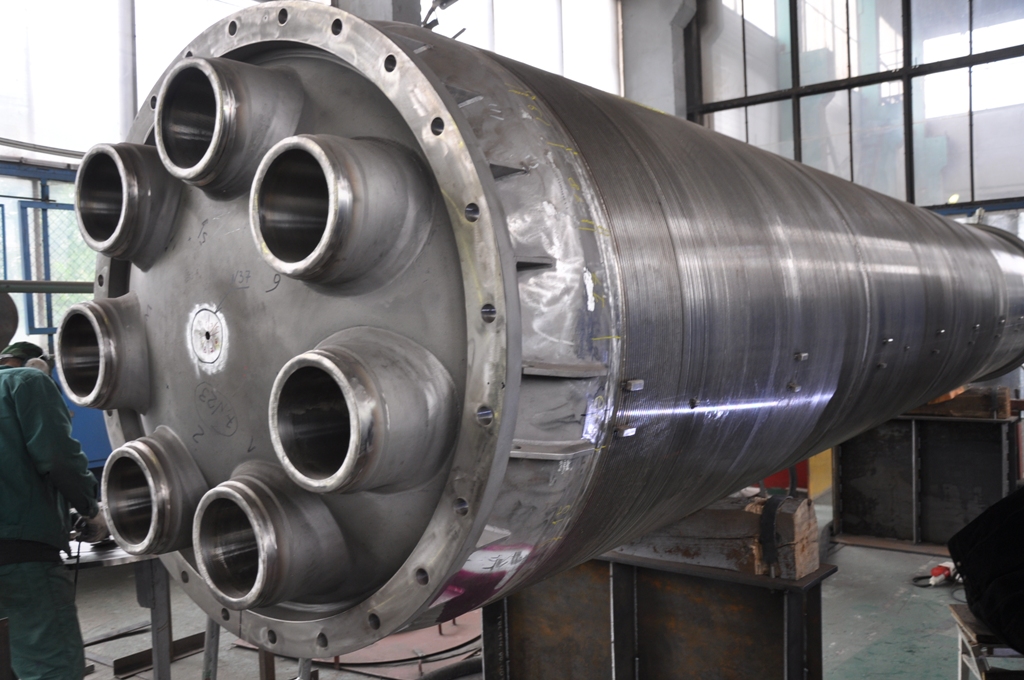

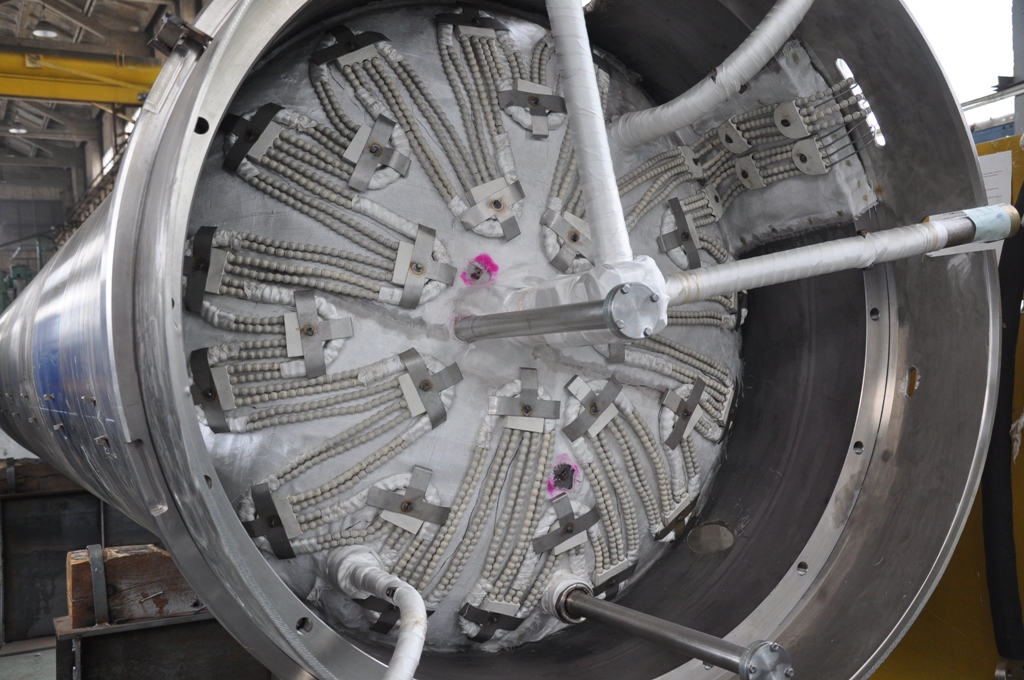

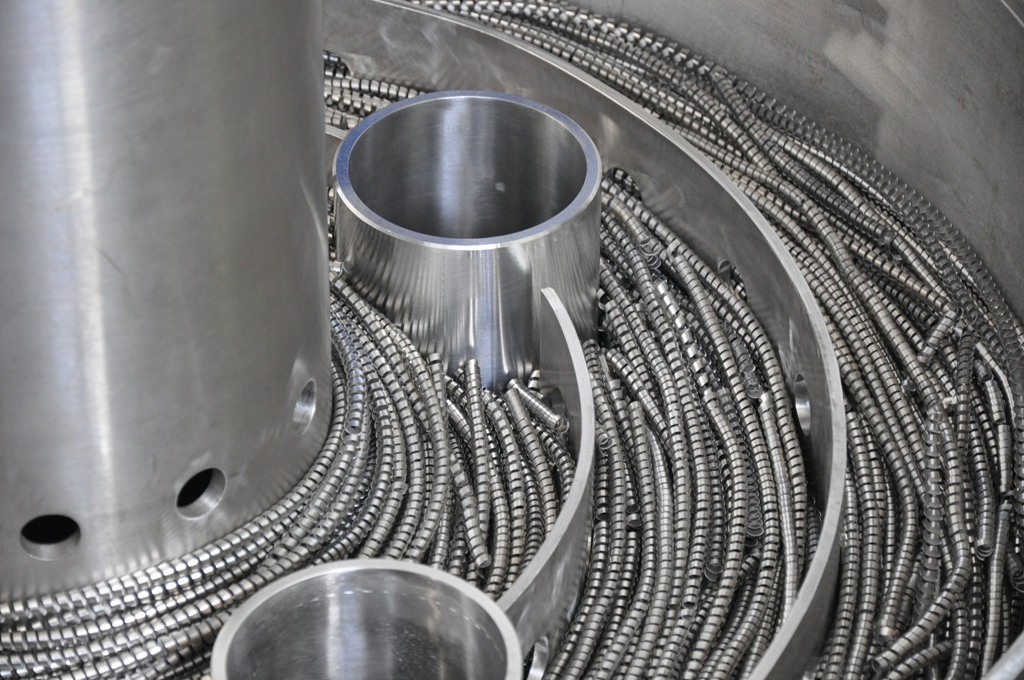

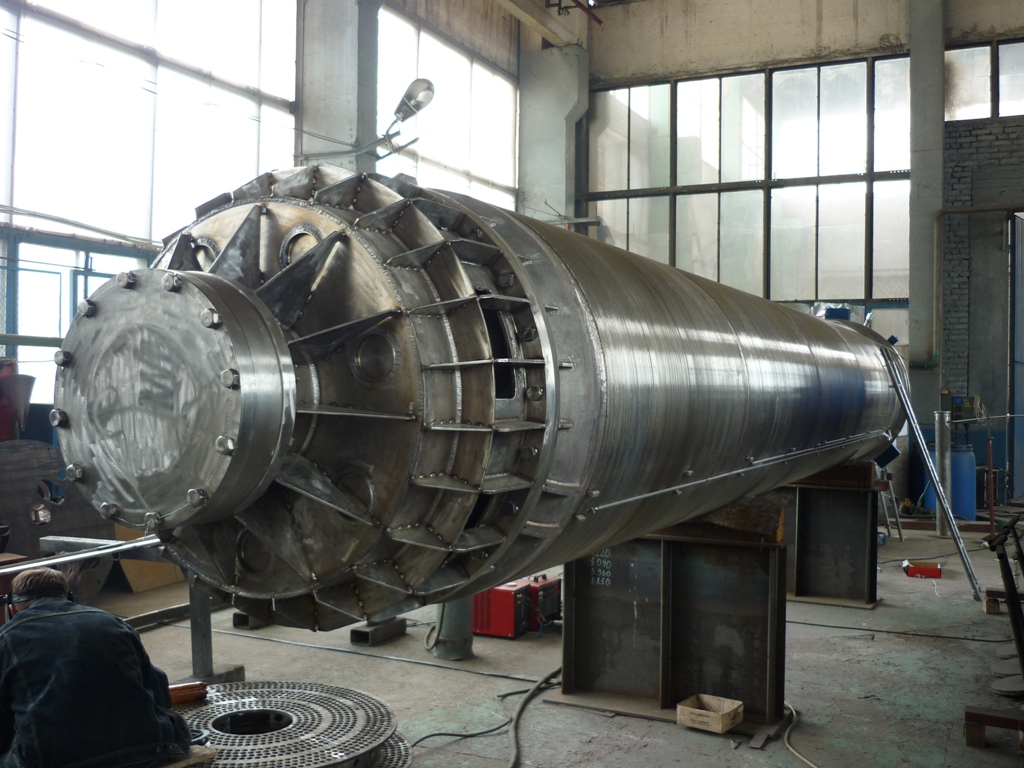

Фильтр-ловушка жидкого натрия
Фильтр-ловушка предназначен для очистки от примесей натрия первого и второго контуров реакторной установки УН-4.
Фильтр-ловушка относится:
- к классу безопасности 3 (классификационное обозначение – 3Н) по НП-001-97;
- к группе «В» по ПНАЭ Г-7-008-89
- к категории сейсмостойкости I по НП-031-01.
|
Наименование |
Значение расчетное |
|
1. Максимальный расход натрия, м3/ч |
8 |
|
2. Температура натрия на входе, °С |
300 |
|
3. Температура натрия на выходе, °С |
150 |
|
4. Давление рабочее в фильтр-ловушке, МПа (кг/см2) |
0,9 (9) |
|
5. Максимальный расход воздуха по тракту охлаждения корпуса фильтр-ловушки, м3/ч |
26000 |
|
6. Максимальный расход воздуха по тракту охлаждения фильтр-ловушки по трубам фильда, м3/ч |
3600 |
|
7. Температура воздуха на входе в тракты охлаждения, °С |
35 |
|
8. Температура воздуха на выходе из трактов охлаждения, °С |
76 |
|
9. Давление гидравлических испытаний при 20°С на предприятии-изготовителе, МПа (кг/см2) |
1,6 (16) |
